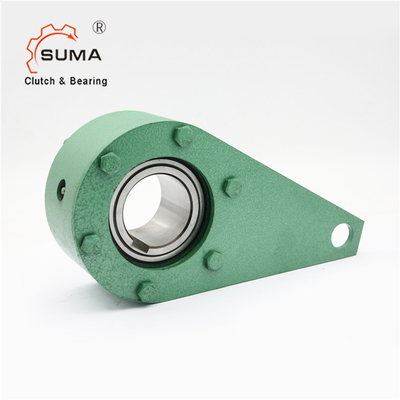

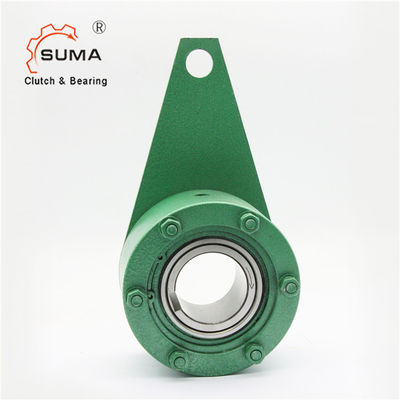

NJ95 NYD95 ND80 کلاچ بک استاپ هلدبک
ویژگی های NYD NJ Backstop
Backstop NJ (NYD, ND) با بازوی گشتاور بدون پشتیبانی از بلبرینگ هستند.Backstop از طریق شفت ها یا انتهای شفت ها مرتب شده اند.
Backstop NJ به صورت زیر استفاده می شود:
پشتیبانبرای برنامه های کم سرعت
آنها برای استفاده در سیستم های تسمه نقاله شیبدار، آسانسورها و پمپ ها طراحی شده اند.درزگیرهای تاکونیت از بک استاپ ها در مواقعی که شرایط کثیف و گرد و غبار است محافظت می کنند.
مدل های NJ65-NJ450
ابعاد و ظرفیت ها
تایپ کنید | ظرفیت بار | حداکثر مسابقه داخلیسرعت | گشتاور را بکشید | منفذ | اندازه (میلی متر) | وزن | ||||||||
نیوتن متر | r/min | نیوتن متر | میلی متر | آ | ب | دی | اچ | h1 | Φ | ساعت | L | L1 | کیلوگرم | |
ND16 (NJ65) | 1600 | 150 | 4 | 50-65 | 50 | 6 | 160 | 226 | 16 | 13.5 | 30 | 85 | 106 | 13.5 |
ND25 (NJ75) | 2500 | 5 | 60-75 | 65 | 170 | 269 | 19 | 16.5 | 35 | 16.1 | ||||
ND60 (NJ85) | 6000 | 8 | 70-85 | 95 | 9 | 210 | 329 | 29 | 20.5 | 45 | 110 | 135 | 29.2 | |
ND80 (NJ95) | 8000 | 10 | 80-95 | 105 | 230 | 382 | 32 | 55 | 138 | 37.2 | ||||
ND110 (NJ110) | 11000 | 15 | 90-110 | 110 | 12 | 270 | 425 | 40 | 26 | 60 | 141 | 46.2 | ||
ND160 (NJ130) | 16000 | 100 | 20 | 100-130 | 120 | 320 | 506 | 36 | 65 | 130 | 161 | 82.8 | ||
ND250 (NJ160) | 25000 | 35 | 120-160 | 120 | 20 | 360 | 612 | 32 | 31 | 140 | 183 | 125 | ||
ND380 (NJ200) | 38000 | 45 | 160-200 | 130 | 430 | 623 | 43 | 41 | 70 | 160 | 207 | 180 | ||
ND500 (NJ220) | 50000 | 80 | 75 | 160-220 | 238 | 259 | 500 | 820 | 80 | - | 230 | 303 | 351 | |
ND650 (NJ230) | 65000 | 80 | 85 | 180-240 | 260 | 279 | 540 | 900 | 90 | - | 250 | 323 | 525 | |
ND900 (NJ250) | 90000 | 50 | 95 | 180-250 | 288 | 323 | 600 | 1000 | 100 | - | 290 | 367 | 675 | |
ND1250 (NJ270) | 125000 | 100 | 200-270 | 298 | 650 | 1100 | 110 | - | 737 | |||||
ND1800 (NJ300) | 180000 | 110 | 230-300 | 356 | 335 | 780 | 1300 | 135 | - | 290 | 392 | 1123 | ||
ND2700 (NJ320) | 270000 | 140 | 250-320 | 386 | 345 | 850 | 1500 | 135 | 320 | 412 | 1425 | |||
ND3200 (NJ350) | 320000 | 160 | 250-350 | 414 | 360 | 930 | 1600 | 135 | 360 | 426 | 1955 | |||
ND5200 (NJ420) | 520000 | 220 | 320-420 | 474 | 484 | 1030 | 1800 | 165 | 450 | 550 | 2930 | |||
ND7000 (NJ450) | 700000 | 250 | 350-450 | 526 | 494 | 1090 | 2000 | 165 | 480 | 574 | 3380 |
نصب
گشتاور حرکتی عقب توسط بازوی گشتاور مهار می شود.بازوی گشتاور نباید در موقعیت خود محکم شود.باید 0.5 اینچ بازی در جهت محوری و شعاعی داشته باشد.
پشتی های NJ برای جابجایی ترخیص کالا عرضه می شوند.پیچ های تنظیم روی حلقه داخلی برای حفظ محوری ارائه شده است، یقه شفت مورد نیاز نیست.
