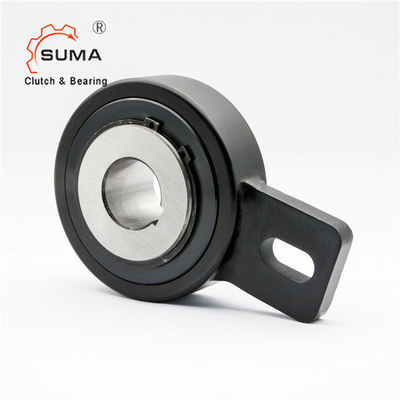

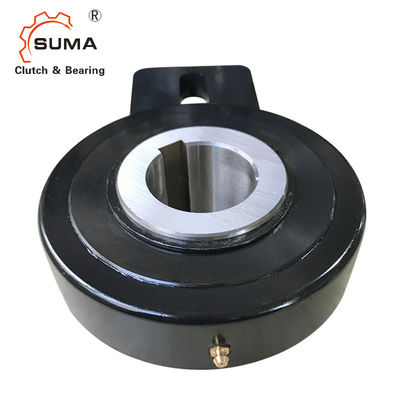

کلاچ بک استاپ آسانسور سطلی هولدبک GVG80 GVG90

اطلاعات پایه
محل منبع: چین
نام تجاری: SUMA
گواهی: ISO SGS
شماره مدل: GVG80 GVG90
مقدار حداقل تعداد سفارش: 1
قیمت: USD220-USD280 PER PIECE
جزئیات بسته بندی: جعبه کارتن
زمان تحویل: 7-10 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، Paypal
قابلیت ارائه: 1000 عدد در ماه
نام محصول: کلاچ بک استاپ GVG80 GVG90 مواد: فولاد بلبرینگ GCr15
ظرفیت گشتاور: 4875 نیوتن متر سرعت دوران: 200 دور در دقیقه
واحد وزن: 9.6 کیلوگرم ضمانتنامه: 1 سال
اندازه: 90*190*70 میلی متر OEM: تایید کنید
برجسته:

کلاچ بک استاپ آسانسور سطل هول بک

,

کلاچ بک استاپ GVG80

,

بلبرینگ بک استاپ 200 دور در دقیقه

کلاچ بک استاپ آسانسور سطل هولبک GVG80 GVG90


ویژگی هایسطل بک استاپ کلاچ آسانسوررا



چرخ‌های آزاد سری GVG با قفس‌های اسپراگ هستند، مرکز بین نژاد داخلی و مسابقه بیرونی به وسیله بوش‌ها انجام می‌شود.

نیروهای گشتاور با استفاده از یک کلید از شفت به سطح داخلی منتقل می شود.



تلرانس شفت باید h6 باشد.



هنگامی که از چرخ آزاد به عنوان یک وسیله بدون بازگشت استفاده می شود، اهرمی که روی مسابقه بیرونی ثابت شده است باید بین دو براکت قرار گیرد.در غیر این صورت یک پین باید وارد شود



در سوراخ حلقههنگامی که به قاب دستگاه قفل می شود، چرخش چرخ آزاد را متوقف می کند

در بوش ها، اهرم باید مقدار مشخصی فاصله داشته باشد تا امکان حرکت محوری فراهم شود.

چرخ آزاد از قبل روغن کاری شده عرضه شده است.


ابعاد و ظرفیت هاازسطل بک استاپ کلاچ آسانسوررا

کلاچ بک استاپ آسانسور سطلی هولدبک GVG80 GVG90 0

مدل

dH7

میلی متر

دی

میلی متر

L

میلی متر

B1

میلی متر

L1

میلی متر

ب2

میلی متر

من2

میلی متر

من3

میلی متر

من4

میلی متر

وزن

کیلوگرم

حداکثر سرعت

گشتاور

نیوتن متر

GVG20 20 106 48 40 15 18 35 10.5 113 2.5 400 606
GVG25 25 106 48 40 15 18 35 10.5 113 2.4 400 606
GVG30 30 106 48 40 15 18 35 10.5 113 2.3 400 606
GVG35 35 106 48 40 15 18 35 10.5 125 2.2 400 606
GVG40 40 132 52 60 15 18 35 10 125 4 300 1295
GVG45 45 132 52 60 15 18 35 10 125 3.8 300 1295
GVG50 50 132 52 60 15 18 35 10 125 3.7 300 1295
GVG55 55 132 52 60 15 18 35 10 125 3.5 300 1295
GVG60 60 161 54 70 15 18 35 10 140 6.1 250 2550
GVG70 70 161 54 70 15 18 35 10 140 5.7 250 2550
GVG80 80 190 70 70 20 25 45 15 165 10.2 200 4875
GVG90 90 190 70 70 20 25 45 15 165 9.6 200 4875

1)Tmax: 2x Tn

Kyey DIN 6885

2) حداکثر سرعت مجاز
