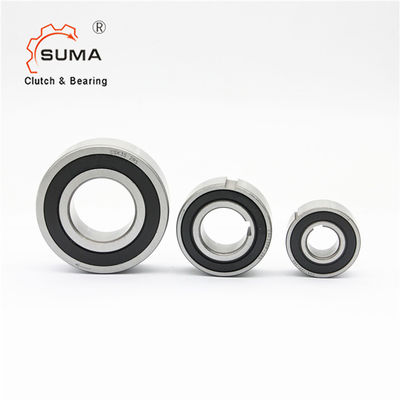

تامین کننده بلبرینگ کلاچ یک طرفه CSK6001 CSK6002 CSK6003 CSK6004 Sprag
ترس از پارگی بلبرینگ های کلاچ یک طرفه
کلاچهای CSK معمولاً عناصر ماشین خاصی هستند:
هنگام چرخش در یک جهت، هیچ تماسی بین حلقه های داخلی و خارجی وجود ندارد، یعنی کلاچ یک طرفه برای چرخش آزاد است.
هنگام چرخش در جهت دیگر، حلقه های داخلی و خارجی در تماس نزدیک هستند و کلاچ یک طرفه می تواند گشتاورهای بالایی را منتقل کند.
علاوه بر مدل اصلی CSK، نوع CSK..P دارای یک کلید در مسابقه داخلی است.
به همین دلیل می توان آن را به یک شفت به تلرانس k6 کلید زد.نژاد بیرونی همچنان باید در یک محفظه سفت و سخت با تحمل N6 فشرده شود.
CSK..PP دارای یک کلید در هر دو نژاد درونی و بیرونی است.تلورانس های نصب توصیه شده h6 روی شفت و H6 در یک محفظه صلب است.لطفاً زمانی که دمای محیط یا دمای کار در محدوده 5+ تا 60+ درجه سانتیگراد نیست با ما تماس بگیرید.
سری CSK یک طرفه یاتاقان دارای ارتفاع مقطع شعاعی کوچکی است و معمولاً به عنوان بلبرینگ یک طرفه یا ضد معکوس نیز شناخته می شود.بلبرینگ های یک طرفه برای انتقال گشتاور بین شفت و محفظه در یک جهت و امکان حرکت آزاد در جهت مخالف طراحی شده اند.
ابعاد و ظرفیت ها
تایپ کنید | اندازه | سری بلبرینگ | تحمل بارها | وزن | گشتاور بکشید | |||||
پویا | استاتیک | |||||||||
CSK (KK) | د | TKN1) | حداکثر N | دی | L | سی | C0 | TR | ||
[mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [kN] | [kN] | [کیلوگرم] | [N.cm] | ||
8 | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |
CSK..2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0.055 | 0.9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0.065 | 1.1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0.1 | 1.3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0.18 | 2.2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0.26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0.415 | 5.8 |
