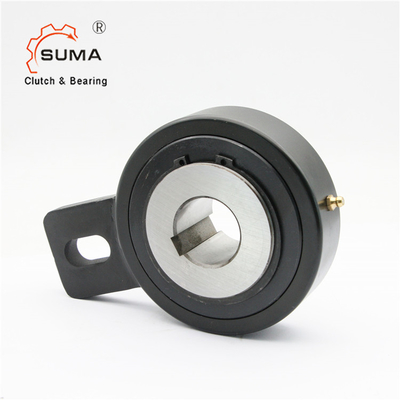

کلاچ پشتی غلتکی یک طرفه AV90 AV100 AV110

Name: کلاچ پشتی غلتکی یک طرفه AV90 AV100 AV110
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: AV90
Price: 320.00 USD
Availability: InStock

نام تجاری:	SUMA
شماره مدل:	AV90
مقدار تولیدی:	1
قیمت:	USD300-USD340 PER PIECE
زمان تحویل:	7-10 روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، Paypal

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO SGS

نام محصول:

بک استاپ کلاچ AV90

مواد:

فولاد بلبرینگ GCr15

ظرفیت گشتاور:

2900 نیوتن متر

سرعت دوران:

200 دور در دقیقه

واحد وزن:

8.7 کیلوگرم

ضمانتنامه:

1 سال

اندازه:

80*190*64 میلی متر

OEM:

تایید کنید

جزئیات بسته بندی:

جعبه کارتن

قابلیت ارائه:

1000 عدد در ماه

برجسته کردن:

یک طرفه غلتکی بک استاپ کلاچ

AV110 یک طرفه غلتکی بک استاپ کلاچ

بلبرینگ AV90

توضیحات محصول

کلاچ پشتی غلتکی یک طرفه AV90 AV100 AV110

داده های فنی

PECI

مشخصات
مدل	AV90
قطر سوراخ	90 میلی متر
قطر خارجی	260 میلی متر
ضخامت	90 میلی متر
ظرفیت گشتاور	7125 نیوتن متر
سرعت بیش از حد	200r/min
وزن	24.5 کیلوگرم
بسته	پکیج صنعتی
زمان تحویل	7-10 روز
شرایط پرداخت	TT، L/C، D/P، D/A، Western Union، Paypal

نوع AV یک چرخ آزاد از نوع غلتکی است.این خودکفا است، توسط یاتاقان‌های ساده برای سرعت‌های چرخشی پایین در مرکز قرار گرفته و با استفاده از مهر و موم‌های لابیرنت فلزی محافظت‌شده با سپر آب‌بندی می‌شود.

واحد روغن کاری شده با گریس تحویل داده می شود و آماده نصب در حالت افقی یا عمودی است.در درجه اول به عنوان پشتیبان استفاده می شود، ظرفیت گشتاور برای حداقل فضای مورد نیاز بالا است.این طرح برای استفاده در محیط های سخت مناسب است.پیچ و مهره ای که به قسمت ثابتی از دستگاه متصل شده و عبور می کند از طریق شکاف در بازوی گشتاور، توقف چرخشی را فراهم می کند.

فاصله شعاعی در این پیچ باید برابر با 1-3٪ از عرض شیار باشد.

بازوی گشتاور و یاتاقان ها نباید پیش تنیده باشند.طراحی غلتکی نوع AV را برای کاربردهای نمایه سازی نور ایده آل می کند.

ابعاد و ظرفیت ها

کلاچ پشتی غلتکی یک طرفه AV90 AV100 AV110 0

تایپ کنید	اندازه	TKN1)	سرعت بیش از حد											وزن	گشتاور بکشید
AV	dH7	TKN1)	نیمکس	دی	D2	L 1	L	ب	اف	bB11	ن	E	f	وزن	TR
	[mm]	[Nm]	[دقیقه-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[کیلوگرم]	[Ncm]
	20	265	450	83	42	35	12	40	90	15	35	5	0.8	1.3	18
	25	265	450	83	42	35	12	40	90	15	35	5	0.8	1.3	18
	30	1200	320	118	60	54	15	40	110	15	35	8	1	3.5	130
	35	1200	320	118	60	54	15	40	110	15	35	8	1	3.4	130
	40	1200	320	118	60	54	15	40	110	15	35	8	1	3.3	130
	45	2150	280	155	90	54	20	80	140	18	47	10	1	5.5	240
	50	2150	280	155	90	54	20	80	140	18	47	10	1	5.4	240
	55	2150	280	155	90	54	20	80	140	18	47	10	1	5.3	240
	60	2150	280	155	90	54	20	80	140	18	47	10	1	5.2	240
	70	2150	280	155	90	54	20	80	140	18	47	10	1	5	240
	80	2900	200	190	110	64	20	80	155	20	40	10	1.5	8.7	360
	90*	7125	150	260	160	90	25	120	220	–	–	–	3	24.5	360
	100*	7125	150	260	160	90	25	120	220	–	–	–	3	23.5	360
	110*	7125	150	260	160	90	25	120	220	–	–	–	3	22.5	360
	120*	11000	130	300	180	110	30	140	260	–	–	–	3	42	600

مثال نصب

کلاچ پشتی غلتکی یک طرفه AV90 AV100 AV110 1
تصاویر

کلاچ پشتی غلتکی یک طرفه AV90 AV100 AV110 3

کلاچ پشتی غلتکی یک طرفه AV90 AV100 AV110 4
