| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | GFR50 GFRN50 |

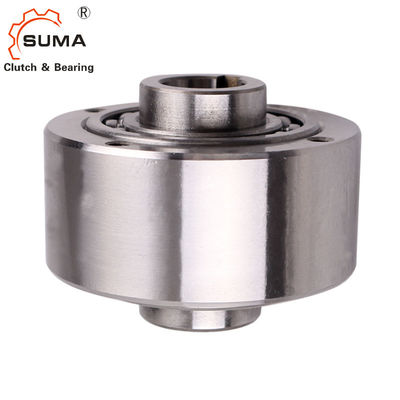

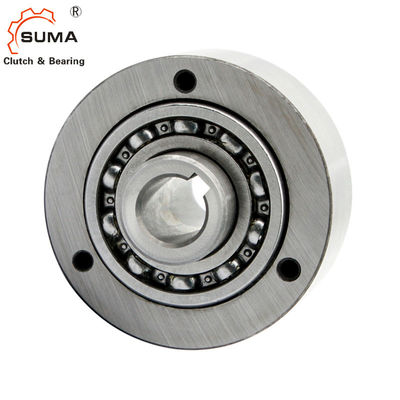

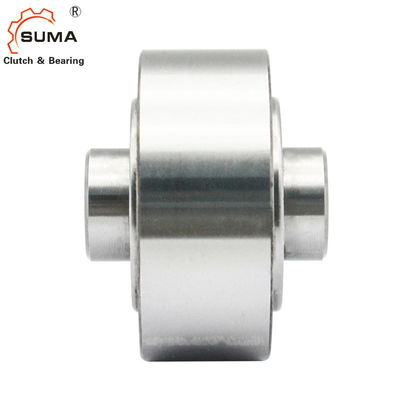

کلاچ بک استاپ غلتکی GFR50 GCr15 نوع یک طرفه بلبرینگ آزاد
امکانات
انواع GFR,GFRN از نوع غلتکی هستند.آنها از یاتاقان پشتیبانی می کنند، از دو یاتاقان سری 160.. استفاده می کنند و نیاز به روغن کاری دارند.این واحدها می‌توانند در طرح‌هایی که روغن کاری و آب‌بندی روغن را ارائه می‌کنند، مانند نمونه روی صفحه مورد استفاده قرار گیرند.یاتاقان ها نباید تحت فشار محوری قرار گیرند.
به طور معمول، انواع GFR، GFRN با پوشش های سری F استفاده می شود که برای انتقال گشتاور طراحی شده اند و روغن کاری و آب بندی روغن را فراهم می کنند.معمولاً این کاورها با توجه به ترکیب هایی که در صفحات زیر نشان داده شده است به صورت جفت استفاده می شوند.رقابت بیرونی مدل GFR برای دریافت و مرکزیت هر مولفه‌ای که تحمل H7 را ندارد، ساده است.
گشتاور توسط پیچ و مهره از طریق صفحه پوشش در این مورد منتقل می شود.انواع GFR، GFRN یکسان هستند با این تفاوت که نوع GFRN دارای یک کلید در قطر بیرونی برای انتقال گشتاور است.دو مهر و موم کاغذی با هر واحد تحویل داده می شود تا بین سطوح بیرونی و صفحات پوششی قرار گیرد.
داده های فنی
| مورد | GFR50 GFRN50 |
| دیا درونی. | 50 میلی متر |
| دیا بیرونی. | 150 میلی متر |
| عرض | 94 میلی متر |
| گشتاور | 2125 نیوتن متر |
| وزن | 7.2 کیلوگرم |
| بندر | شانگهای؛ نینگبو |
| زمان تحویل | 10-15 روز |
| بسته | بسته بندی چوبی، بسته کارتن و غیره |
| کاربرد | نوار نقاله، موتور الکتریکی، آسانسور سطلی، و غیره |
ابعاد و ظرفیت ها
| تایپ کنید | اندازه | سرعت بیش از حد |
شماره بر |
وزن | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | 7 درهم | D2 | D4 | D3 | جی | تی | z | L 1 | L | ب | t1 | bP10 | f | |
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
[ میلی متر] |
[mm] | [کیلوگرم] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
یادداشت:
1) T max = 2 × T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
مثال نصب
