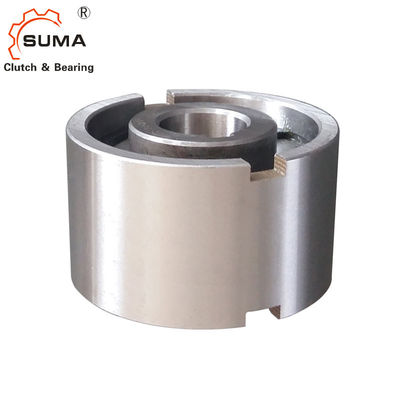

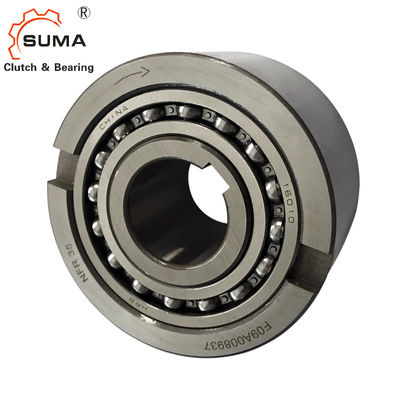

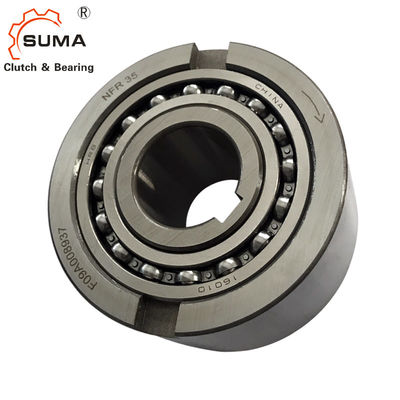

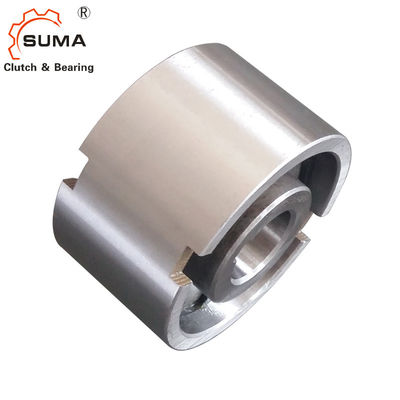

کلاچ غلتکی یک طرفه NFR30 3200 RPM با بلبرینگ
امکانات
نوع NFR یک چرخ غلتکی با پشتیبانی از بلبرینگ است و بدون هیچ گونه آب بندی.روغن کاری و آب بندی باید باشد
توسط نصب ارائه شده است.روانکاری استاندارد روغن است. سایز 8 تا 20 واحد از فولاد بر روی تکیه گاه بلبرینگ فولادی استفاده می کند
از نژاد درونیبالاتر از سایز 25، دو بلبرینگ سری 160.. استفاده شده است که سرعت بیش از حد را افزایش می دهد.
ظرفیت.یک آرایش معمولی در بالای صفحه نشان داده شده است.
مسابقه داخلی به شفت کلید خورده است.نژاد بیرونی دارای تحمل n6 مثبت برای ایجاد پرس مناسب در محفظه به H7 است. بریدگی های جانبی اضافی انتقال گشتاور مثبت را فراهم می کنند. محفظه باید به اندازه کافی قوی باشد که نتواند
بعد از مونتاژ گسترش یابد.
ابعاد و ظرفیت ها
تایپ کنید | اندازه | سرعت بیش از حد | وزن | |||||||||||
NFR (ANR-ANG) |
dH7 (میلی متر) |
TKN1 (Nm) |
نیمکس 2) (دقیقه-1) |
Namax3) (دقیقه-1) |
Dn6 (میلی متر) |
D2 (میلی متر) |
D4 (میلی متر) |
L (میلی متر) |
من (میلی متر) |
تی (میلی متر) |
bH11 (میلی متر) |
r (میلی متر) |
r1 (میلی متر) |
(کیلوگرم) |
8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1.5 | 0.1 | ||
15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1.5 | 1.5 | 0.3 | ||
20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | 8 | 2 | 2 | 0.6 | ||
25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0.2 | 4 | 9 | 2.5 | 2 | 1.2 | |
30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0.2 | 5 | 12 | 2..5 | 2 | 1.8 | |
35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1.2 | 6 | 13 | 2.5 | 2.5 | 2.4 | |
40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2.2 | 7 | 15 | 3 | 2.5 | 3.3 | |
45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2.2 | 7 | 16 | 3 | 2.5 | 4.0 | |
50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2.7 | 8.5 | 17 | 3.5 | 3 | 5.7 | |
55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 3 | 6.5 | |
60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13.5 | |
80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0.6 | 11.5 | 24 | 4 | 4 | 27.2 | |
100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2.6 | 14.5 | 28 | 4 | 4 | 44.5 | |
130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17.5 | 32 | 5 | 5 | 68.0 |
نصب و اتصال
