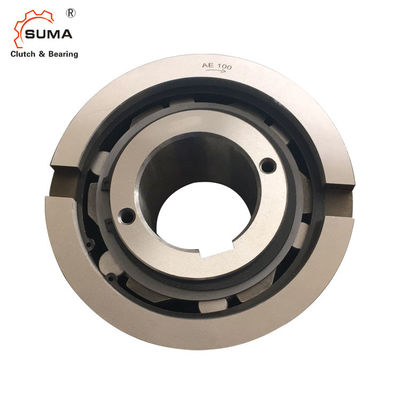

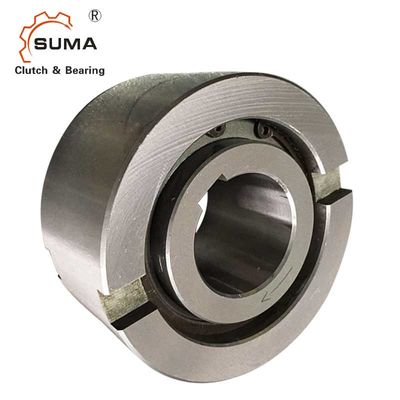

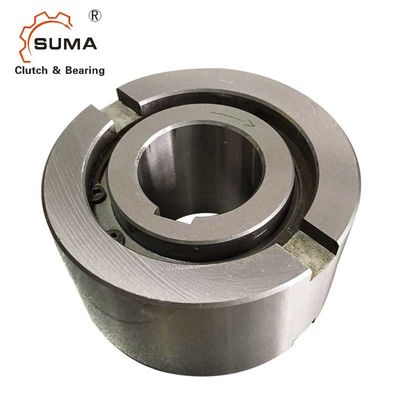

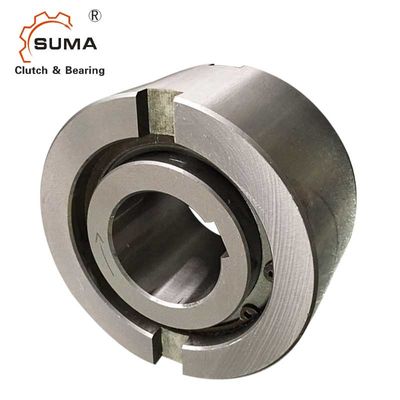

بلبرینگ کلاچ غلتکی چرخ آزاد یک طرفه 2100 دور در دقیقه AE30
امکانات
نوع AE یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.قطر خارجی اسمی یک بعد استاندارد بلبرینگ است.
یک ترتیب معمولی این است که این نوع را در کنار یک یاتاقان با تلرانس قطر محفظه یکسان نصب کنید.
مسابقه داخلی به شفت کلید خورده است.نژاد بیرونی دارای تلرانس h6 است و باید در محفظه ای با تلرانس K7 نصب شود.بریدگی های جانبی اضافی انتقال گشتاور مثبت را فراهم می کنند.
اگر تحمل محفظه به R6 باشد، استفاده از بریدگی ها ضروری نیست، اما محفظه باید آنقدر محکم باشد که پس از مونتاژ منبسط نشود.این طرح می تواند یک محوری را بپذیرد
ناهماهنگی نژاد درونی و بیرونی ± S/2.
داده های فنی
مورد | AE30 |
مواد | GCr15 |
بی حوصله دیا. | 30 میلی متر |
دیا بیرونی. | 90 میلی متر |
عرض (B) | 44 میلی متر |
ظرفیت گشتاور | 500 نیوتن متر |
سرعت محدود کننده بیش از حد (مسابقه درونی) | 2100 دور در دقیقه |
سرعت محدود کننده بیش از حد (مسابقه بیرونی) | 1500 دور در دقیقه |
وزن | 1.5 کیلوگرم |
بسته | جعبه کارتن یا به عنوان نیاز شما |
ابعاد و ظرفیت ها
تایپ کنید | اندازه | سرعت بیش از حد | وزن | گشتاور را بکشید | |||||||||||
AE
|
دH7 (میلی متر) |
تیKN1 (Nm) |
نimax2) (دقیقه-1) |
نآمکس3) (دقیقه-1) |
دیh6 (میلی متر) |
دی5 (میلی متر) |
دی6 (میلی متر) |
L (میلی متر) |
س (میلی متر) |
f (میلی متر) |
ه (میلی متر) |
ب (میلی متر) |
تی (میلی متر) |
(کیلوگرم) |
تیآر
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
