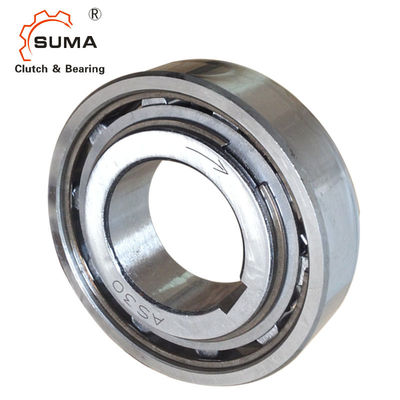

کلاچ یک طرفه غلتکی NSS50 نوع GCr15 1500RPM
امکانات
نوع AS یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.ابعاد بیرونی اسمی مانند سری 62 است... بلبرینگ.
یک ترتیب معمولی این است که این نوع را در کنار یک بلبرینگ سری 62 در همان تلرانس های مکان نصب کنید، همانطور که در صفحه زیر نشان داده شده است.مسابقه داخلی به شفت (به جز سوراخ 6 میلی متر) کلید شده است.
نژاد بیرونی دارای تلورانس r6 مثبت برای ایجاد تناسب پرس در محفظه H7 است.محفظه بیرونی باید به اندازه کافی محکم باشد
تا بعد از مونتاژ گسترش نیابد.این طرح می تواند ناهماهنگی محوری نژاد داخلی و خارجی ± S/2 را بپذیرد.
داده های فنی
نام محصول | بلبرینگ کلاچ غلتکی یک طرفه |
مدل | AS50 |
مواد | GCr15 |
ظرفیت گشتاور | 230 نیوتن متر |
قطر داخلی | 50 میلی متر |
قطر خارجی | 90 میلی متر |
ضخامت | 20 میلی متر |
وزن | 0.49 کیلوگرم |
بسته | جعبه کارتن / جعبه چوبی، قرقره و غیره |
شرایط پرداخت | TTL/C، D/A، D/P، وسترن یونیون |
زمان تحویل | 2-4 روز برای نمونه، 7 روز برای سفارش بزرگ |
ابعاد و ظرفیت ها
تایپ کنید | اندازه |
TKN1) |
سرعت بیش از حد |
وزن
|
گشتاور را بکشید | |||||||
AS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | س | ه | f | TR | ||
[mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 |
یادداشت:
AS6 بدون کلید.ØD = -0-0009
کلید AS8-12 به DIN 6885.1.
اندازه های دیگر به DIN 6885.3
1) T max = 2 × T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
ابعاد نصب با بلبرینگ های سری 62 یکسان است
مثال نصب

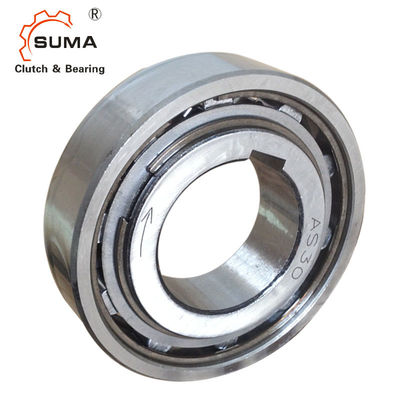

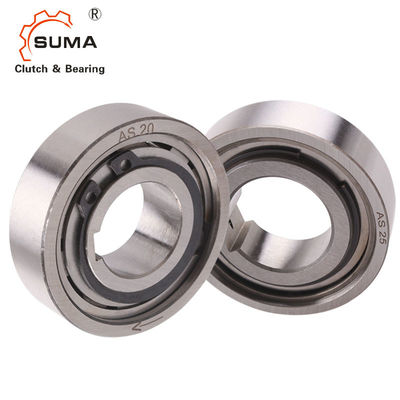

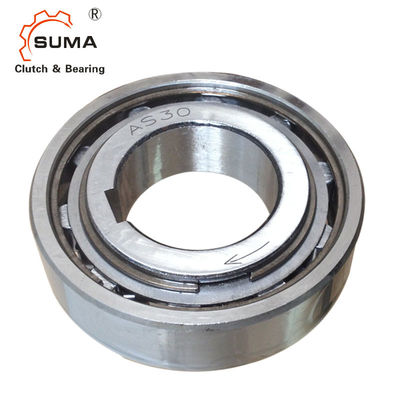

تصاویر
