بلبرینگ کلاچ غلتکی
>
|
| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | GF40 |

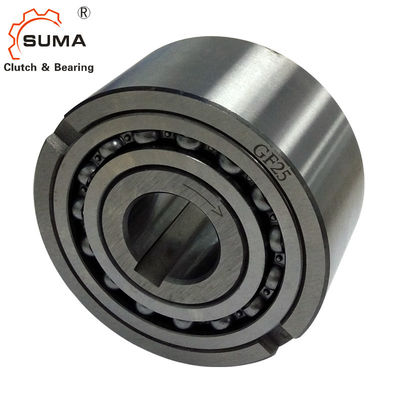

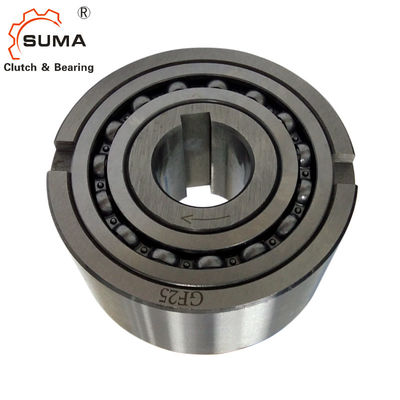

غلتک یک طرفه نوار نقاله 1115 نیوتن متری GF40
امکانات
چرخ های آزاد سری GF خود محور هستند.از سایز 8 تا سایز 20، وسط استیل روی فولاد است، در حالی که از سایز 25 تا 130، وسط توسط 2 بلبرینگ سری 160 تضمین می شود.
نیروهای گشتاور با استفاده از یک کلید از شفت به مسابقه داخلی و با استفاده از کشنده های جلو از مسابقه بیرونی به صندلی منتقل می شوند.
رواداری شفت باید h6 یا j6 باشد، تحمل نشیمنگاه باید H7 یا G7 باشد.
اگر از کشنده های جلو استفاده نشود، تحمل صندلی به K6 تبدیل می شود.
قبل از راه اندازی، چرخ های آزاد باید با روان کننده های مناسب روغن کاری شوند.روانکاری روغن زمانی ضروری است که تعداد چرخش های زیادی در حالت خنثی انجام شود.
ابعاد و ظرفیت ها
| تایپ کنید | dH7 | Dn6 | L | س | D1 | D2 | ب | تی | وزن | حلقه داخلی | حلقه بیرونی | TKN | گشتاور را بکشید |
| چرخ های آزاد/ | چرخ های آزاد/ | ||||||||||||
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم | بیش از حداقل 1 | بیش از حداقل 1 | نیوتن متر | Ncm | |
| GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3.5 | 0.3 | 900 | 900 | 78 | 0.15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3.5 | 0.6 | 700 | 700 | 188 | 0.18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1.2 | 2100 | 3600 | 250 | 0.36 |
| جی اف 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1.8 | 1700 | 3200 | 500 | 0.4 |
| GF 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2.4 | 1500 | 3000 | 680 | 0.6 |
| جی اف 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3.3 | 1200 | 2600 | 1115 | 0.84 |
| GF 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0.94 |
| جی اف 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8.5 | 5.7 | 800 | 2100 | 2375 | 1.28 |
| GF 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6.5 | 750 | 2000 | 2500 | 1.5 |
| جی اف 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8.9 | 650 | 1900 | 4250 | 1.6 |
| جی اف 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13.5 | 550 | 1800 | 5875 | 3.6 |
| جی اف 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3.6 |
| جی اف 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11.5 | 27.2 | 450 | 1400 | 17350 | 6.8 |
| جی اف 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14.5 | 44.5 | 350 | 1300 | 19750 | 8.8 |
| جی اف 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17.5 | 68 | 250 | 1000 | 35000 | 12.5 |
تصاویر
پکیج:
