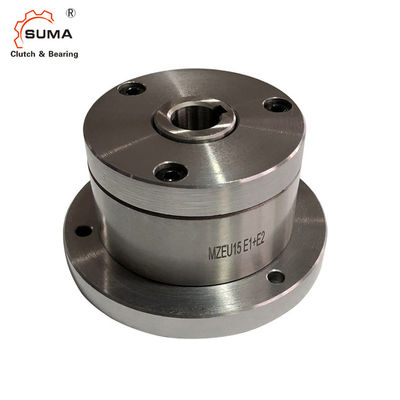

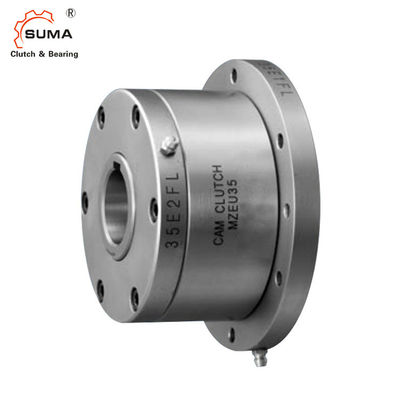

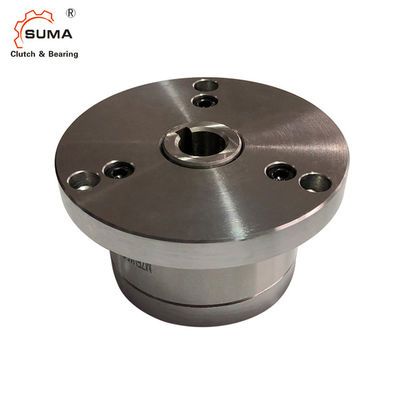

بلبرینگ کلاچ غلتکی MZEU GCr15 100 نیوتن متری بدون روغن کاری
شماره مدل
q مسابقه درونی
w نژاد بیرونی
e Cam
r بهار
تی بلبرینگ
y صفحه جانبی
فلنج u E1
فلنج من E2
o پیچ سوکت
0 پیچ تنظیم
این نقاشی MZEU E1+E2 را نشان می دهد
MZEU K
بدون علامت: بدون کلید در مسابقه بیرونی.
K: کلید در مسابقه بیرونی.
ابعاد و ظرفیت ها
مدل | گشتاور ظرفیت |
حداکثرغلبه بر |
بکشید گشتاور |
اندازه سوراخ | راه کلید | آ | ب | BF | سی | DF | اف | م | ن | وزن | |
درونی نژاد |
بیرونی نژاد |
||||||||||||||
نیوتن متر | r/min | r/min | نیوتن متر | H7 | نژاد درونی | h7 | کیلوگرم | ||||||||
MZEU12(K)E1+E2 | 60 | 2000 | 1000 | 0.20 | 12 | 4X 1.8 | 42 | 62 | 85 | 20 | 72 | 20 | 10.0 | 5.7 | 1.1 |
MZEU15(K)E1+E2 | 100 | 1800 | 900 | 0.20 | 15 | 5 X 2.3 | 52 | 68 | 92 | 28 | 78 | 25 | 11.0 | 5.7 | 1.5 |
MZEU20(K)E1+E2 | 245 | 1600 | 700 | 0.29 | 20 | 6X 2.8 | 57 | 75 | 98 | 34 | 85 | 30 | 10.5 | 5.7 | 1.9 |
MZEU25(K)E1+E2 | 425 | 1600 | 600 | 0.33 | 25 | 8X 3.3 | 60 | 90 | 118 | 35 | 104 | 40 | 11.5 | 6.8 | 2.9 |
MZEU30(K)E1+E2 | 735 | 1500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 128 | 43 | 114 | 45 | 11.5 | 6.8 | 4.0 |
MZEU35(K)E1+E2 | 1015 | 1400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 140 | 45 | 124 | 50 | 13.5 | 6.8 | 5.2 |
MZEU40(K)E1+E2 | 1,350 | 1400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 160 | 53 | 142 | 55 | 15.5 | 9.0 | 7.9 |
MZEU45(K)E1+E2 | 1620 | 1400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 165 | 53 | 146 | 60 | 15.5 | 9.0 | 9.3 |
MZEU50(K)E1+E2 | 2070 | 1300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 185 | 64 | 166 | 70 | 14.0 | 9.0 | 11.7 |
MZEU55(K)E1+E2 | 2400 | 1300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 204 | 66 | 182 | 75 | 18.0 | 11.0 | 15.3 |
MZEU60(K)E1+E2 | 2950 | 1200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 214 | 78 | 192 | 80 | 17.0 | 11.0 | 17.7 |
MZEU70(K)E1+E2 | 4210 | 1100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 234 | 95 | 212 | 90 | 18.5 | 11.0 | 25.5 |
MZEU80(K)E1+E2 | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 254 | 100 | 232 | 105 | 21.0 | 11.0 | 33.2 |
MZEU90(K)E1+E2 | 12000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 278 | 115 | 254 | 120 | 20.5 | 13.0 | 38.3 |
MZEU100(K)E1+E2 | 17600 | 400 | 130 | 5.39 | 100 | 28X 6.4 | 182 | 270 | 335 | 120 | 305 | 140 | 30.0 | 17.5 | 68.8 |
MZEU130(K)E1+E2 | 24500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 380 | 152 | 345 | 160 | 29.0 | 17.5 | 98.2 |
MZEU150(K)E1+E2 | 33800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 485 | 180 | 445 | 200 | 32.0 | 21.5 | 198.2 |
نصب و اتصال
نصب و استفاده
1. مدل شماره’s.MZEU12 تا MZEU80 از قبل روغن کاری شده اند و نیازی به روغن کاری ندارند.محدوده دمای عملیاتی –40°C تا +40°C است.شماره مدلMZEU90 تا MZEU150 نیاز به روغن کاری دارند.(به روانکاری و نگهداری در صفحه 31 مراجعه کنید).
2. ما تحمل شفت h7 را توصیه می کنیم و کلید ISO R773 (DIN 6885.1) استاندارد است.
3. ما تحمل B H7 یا H8 را برای چرخ دنده ها، چرخ دنده ها و سایر قطعات نصب شده توصیه می کنیم.
4. کلاچ با کلاچ بادامک نوع Basic، فلنج E1 و فلنج E2 به عنوان قطعات جداگانه تحویل داده می شود.
5. سطح هر دو انتهای مسابقه بیرونی و سطوح تماس فلنج ها را تمیز کنید.
6. برای مدل شماره’s.MZEU90 تا MZEU150، چسب مهر و موم را روی سطح نژاد بیرونی در دو انتها اعمال کنید.
7. جهت چرخش را بررسی کنید و فلنج های E1 و E2 را به کلاچ وصل کنید.
8. هنگام نصب چرخ دنده ها، چرخ دنده ها و سایر تجهیزات روی کلاچ، آنها را بر روی سطح مسابقه بیرونی قرار دهید و پیچ ها را به فلنج E1 پیچ کنید.
9. با نصب هر دو فلنج و چرخ دنده در طرف مقابل می توان جهت چرخش را تغییر داد.
10. هنگام نصب کلاچ بر روی شفت، فشار را به سطح داخلی وارد کنید، اما هرگز به قسمت بیرونی فشار ندهید.
11. برای کاربردهای نمایه سازی با سرعت بالا (بیش از 50 c/m) نوع فنر قوی توصیه می شود.
