| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | MX22 |

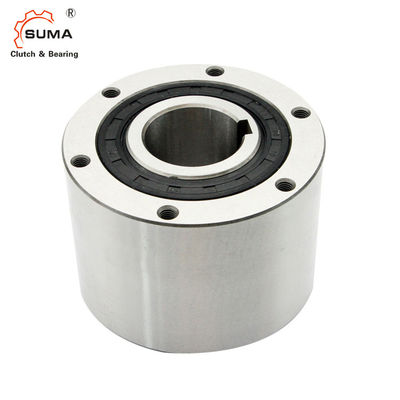

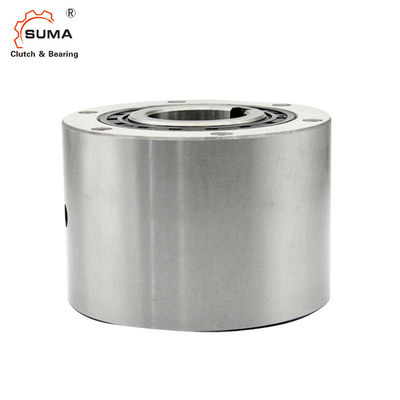

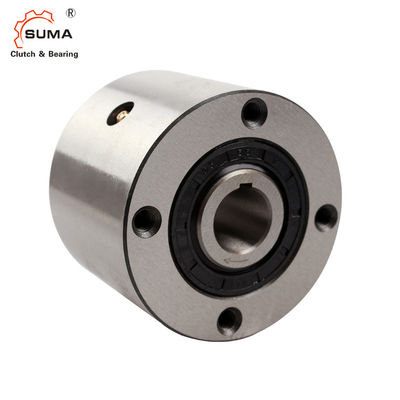

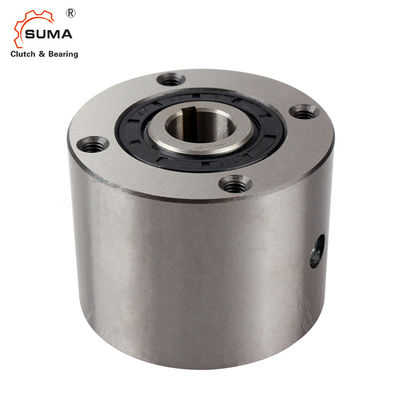

بلبرینگ کلاچ بادامک MX22 Press Fit 80 میلی متری چرخ آزاد 1200 دور در دقیقه
هنگام نصب کلاچ روی شفت، به انتهای مسابقه داخلی کلاچ فشار وارد کنید، اما هرگز به قسمت بیرونی فشار ندهید.
انتخاب مناسب کلاچ بادامک عملکرد نمایه سازی دقیقی را ارائه می دهد.همچنین ممکن است برای عملکرد دقیق‌تر به یک دستگاه ترمز و یک دستگاه عقب‌نشینی نیاز باشد.
تحمل سوراخ توپی باید H6 یا H7 باشد.
ابعاد و ظرفیت ها
| مدل | گشتاور ظرفیت |
حداکثر نمایه سازی |
اندازه سوراخ | آ | ب (h7) |
سی | PCD دی |
E | اف | اس |
روغن کاری گام صدا |
اینرسی درونی نژاد |
بکشید گشتاور |
روغن | وزن | |
| دیا | راه کلید | |||||||||||||||
| (N·m) | (چرخه/دقیقه) | (kg·m2) | (N·m) | (ml) | (کیلوگرم) | |||||||||||
| MX22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
| MX35 | 235 | 1200 | 35 | 10×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
| MX50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
| MX70 | 784 | 1200 | 70 | 20 × 4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
نصب و اتصال
نصب و استفاده
1. برای نصب، کلاچ را در سوراخ توپی یک قرقره، یک چرخ دنده یا بازوی گشتاور قرار دهید و پیچ ها (کشش زیاد) را در سوراخ های ضربه خورده در وجه انتهایی کلاچ پیچ کنید.تصویر سمت راست را ببینید.
2. برای کاربردهای نمایه سازی برای کلاچ های سری MX نیاز به پرس است، اما هنگام نصب پرس از 0.025 میلی متر تجاوز نکنید.
3. کناره کلید را طوری تنظیم کنید که محکم روی کلید قرار گیرد، اما بین بالای کلید و جا کلیدی فاصله بگذارید.
