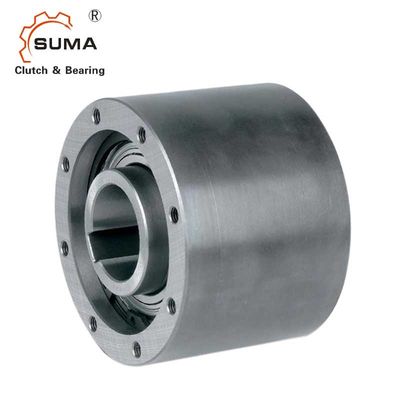

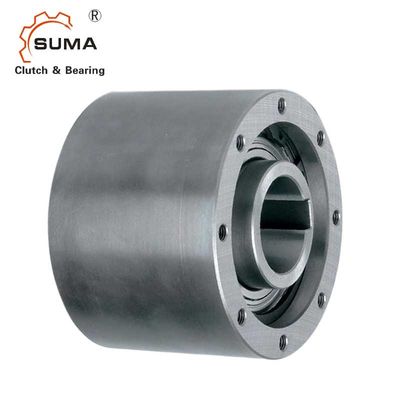

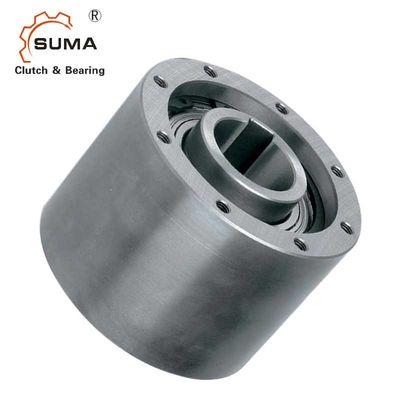

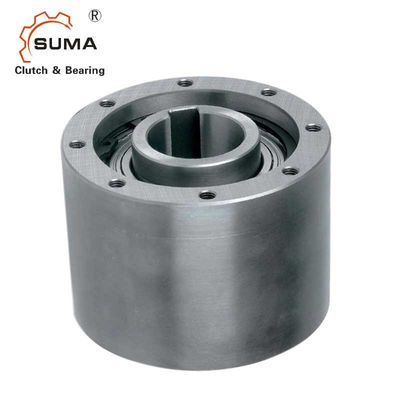

بلبرینگ کلاچ بادامک SMZ20 مهر و موم شده 67 میلی متری G6
امکانات
نوع SMZ یک چرخ آزاد مهر و موم شده از نوع اسپراگ است که با استفاده از دو یاتاقان روغن کاری شده با گریس سری 60..ZZ پشتیبانی می شود.
واحدها با گریس روانکاری شده آماده نصب تحویل داده می شوند.واحدهای SMZ به عنوان چند منظوره در نظر گرفته شده اند تا در کاربردهای مختلف مورد استفاده قرار گیرند.یک ترتیب نصب معمولی در صفحه زیر نشان داده شده است.مسابقه داخلی به شفت کلید خورده است.قطر داخلی مسابقه بیرونی (بعد D4) باید به عنوان رجیستر نصب برای قطعات متصل (دنده، قرقره، چرخ دنده، بازوی گشتاور ...) استفاده شود.اسپیگوت نصب باید با تحمل g6 باشد.
ابعاد و ظرفیت ها
تایپ کنید | اندازه |
|
سرعت بیش از حد |
|
وزن | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | دی | D2 | D3 | D4H7 | L | L1 | جی | z | تی | متر | |
[mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8.4 | 6.2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9.1 | 10.2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8.6 | 13.2 |
یادداشت
1) T max = 2 ×T KN
»به صفحه انتخاب 10 تا 13 مراجعه کنید
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
راه کلید به DIN 6885.1
»به دستورالعمل های نصب و نگهداری مراجعه کنید
صفحه 16 تا 19
