| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | MI20S |

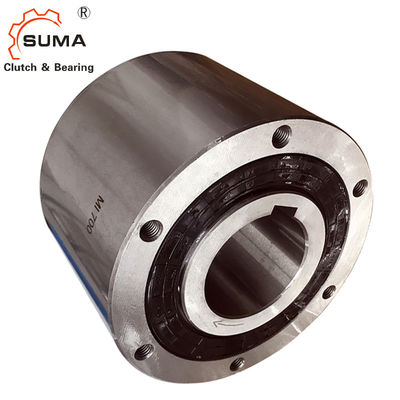

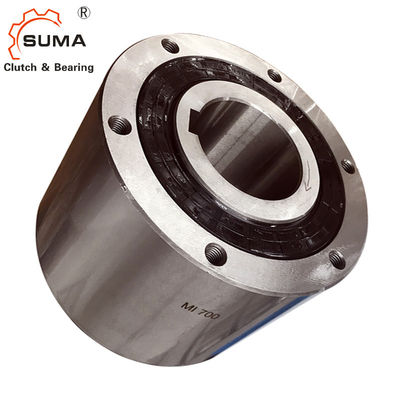

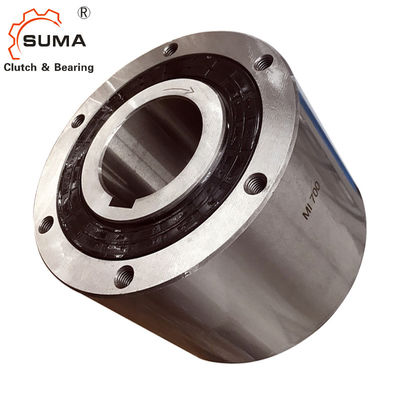

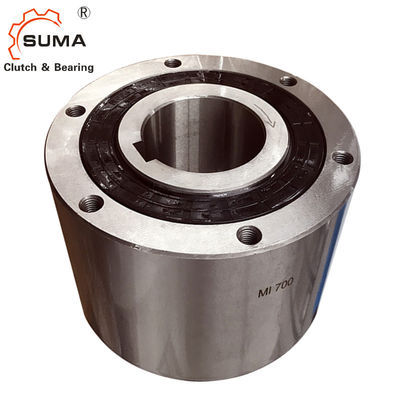

کلاچ چرخ آزاد MI 20S 300RPM یک طرفه بک استاپ بادامک
امکانات
1. بادامک های مخصوص درمان برای دستیابی به بهتر استفاده می شود
مقاومت در برابر سایش.
2. درایو تغذیه برای ماشین های کیسه سازی یا
ماشین های کلاف
داده های فنی
| مورد | MI20S |
| دقت، درستی | P6 |
| تایپ کنید | طب مکمل و جایگزین |
| اندازه سوراخ (میلی متر) | 20 |
| نژاد بیرونی (میلی متر) | 80 |
| گشتاور (KN) | 43.1 |
| حداکثرغلبه بر مسابقه داخلی (چرخه/دقیقه) | 300 |
| گشتاور کشیدن (Nm) | 0.29 |
| وزن (کیلوگرم) | 1.9 |
| بسته | جعبه کارتن / جعبه چوبی |
| زمان تحویل | 7-10 روز پس از تایید سفارش |
| شرایط پرداخت | L/C، T/T، D/P، D/A، Western Union |
ابعاد و ظرفیت ها
| مدل | گشتاور ظرفیت (Nm) |
حداکثر نمایه سازی (چرخه/دقیقه) |
بکشید گشتاور (Nm) |
اندازه سوراخ | آ | سی | ب | اف |
E (M6) |
روغن (mℓ) |
وزن (کیلوگرم) |
|
| دیا (H7) |
راه کلید | |||||||||||
| MI20S | 43.1 | 300 | 0.29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1.9 |
| MI30S | 196 | 300 | 1.08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
نصب و اتصال
1. هنگام نصب چرخ دنده ها یا چرخ دنده ها بر روی چرخ دنده، از بعد داخلی مسابقه بیرونی (dimensionE) استفاده کنید تا یک فلنج مرکزی روی چرخ دنده یا چرخ دنده ایجاد کنید.سپس با پیچ و مهره هایی با مقاومت کششی 10.9 یا بیشتر به سوراخ های ضربه زده شده در قسمت بیرونی محکم بچسبانید.تلورانس توصیه شده بین چرخ دنده نصب شده و فلنج مرکزی f7 است.
2. تلرانس شفت توصیه شده h6 یا h7 است.
3. همیشه از کلید موازی استفاده کنید و از کلید مخروطی استفاده نکنید.یک کلید موازی مطابق با ISO R773 (DIN 6885.1)
توصیه می شود.اطمینان حاصل کنید که هیچ بازی جانبی بین کلید و کلید وجود ندارد.یک صفحه انتهایی را روی سطح مسابقه داخلی نصب کنید
4. هنگام قرار دادن شفت، فقط به صورت مسابقه داخلی فشار وارد کنید.
5. به “روغنکاری و نگهداری”در صفحه 79
