| محل منبع: | چین |
|---|---|
| نام تجاری: | SUMA |
| گواهی: | ISO SGS |
| شماره مدل: | MZ20 |
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | USD90-USD120 PER PIECE |
| جزئیات بسته بندی: | جعبه کارتن / جعبه چوبی |
| زمان تحویل: | 7-15 روز |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، Paypal |
| نام محصول: | بلبرینگ کلاچ بیش از حد MZ20 | بلبرینگ پشتیبانی می شود: | آره |
|---|---|---|---|
| مواد: | بلبرینگ فولادی GCr15 | اندازه: | 20*80*67 میلی متر |
| ظرفیت گشتاور: | 323 نیوتن متر | ضمانتنامه: | 1 سال |
| بسته: | جعبه کارتن / جعبه چوبی | OEM: | تایید کنید |
| برجسته: | بلبرینگ های سفارشی ساخته شده بیش از حد,بلبرینگ های سفارشی MZ20,بلبرینگ های سفارشی MZ20 |
||

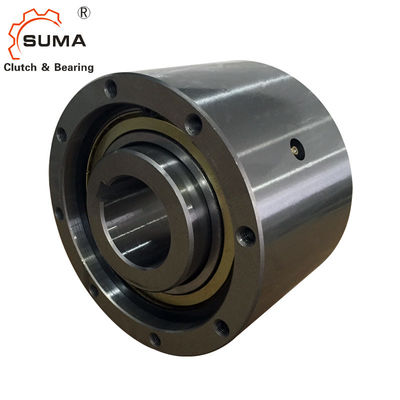

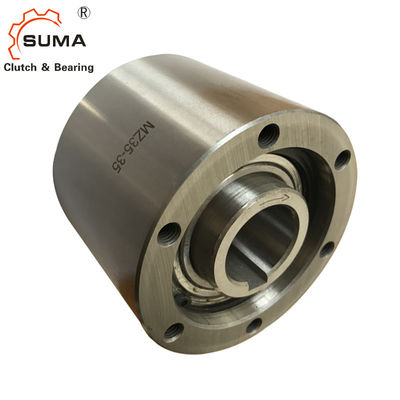

MZ20 یک طرفه بادامک کلاچ برای ماشین آلات چاپ
امکانات
نوع MZ یک چرخ آزاد مهر و موم شده از نوع اسپراگ است که با استفاده از دو یاتاقان روغن کاری شده با گریس سری 60..ZZ پشتیبانی می شود.واحدها با گریس روانکاری شده آماده نصب تحویل داده می شوند.واحدهای MZ به عنوان چند منظوره در نظر گرفته شده اند تا در کاربردهای مختلف مورد استفاده قرار گیرند.یک ترتیب نصب معمولی در صفحه زیر نشان داده شده است.مسابقه داخلی به شفت کلید خورده است.قطر داخلی مسابقه خارجی باید به عنوان رجیستر نصب برای قطعات متصل (دنده، قرقره، چرخ دنده، بازوی گشتاور ...) استفاده شود.اسپیگوت نصب باید با تحمل g6 باشد.
داده های فنی
| مورد | MZ20 |
| مواد | GCr15 |
| بی حوصله دیا. | 20 میلی متر |
| دیا بیرونی. | 80 میلی متر |
| عرض | 67 میلی متر |
| ظرفیت گشتاور | 323 نیوتن متر |
| گشتاور را بکشید | 0.29 نیوتن متر |
| وزن | 2 کیلوگرم |
| بسته | جعبه کارتن، جعبه چوبی یا به عنوان نیاز شما |
ابعاد و ظرفیت ها
| مدل |
ظرفیت گشتاور (Nm) |
گشتاور را بکشید (Nm) |
حداکثر بیش از حد (r/min) |
حداکثر نمایه سازی (چرخه/نین) |
منفذ اندازه |
آ |
سی |
ب |
اف |
(M6) |
جی |
PCD دی |
اس |
HM No.of سوراخ های ضربه زده شده ×اندازه ×پیچ |
وزن (کیلوگرم) |
||
| مسابقه درونی | نژاد بیرونی | دیا (H7) |
کلید مسیر |
||||||||||||||
| MZ15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5.5 | 58 | 10 | 6-M5×0.8 | 1.4 |
| MZ17 | 215 | 0.2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6.3 | 64 | 10 | 6-M5×0.8 | 1.8 |
| MZ20 | 323 | 0.29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7.6 | 68 | 12 | 6-M6×1.0 | 2.0 |
| MZ30-22 | 735 | 0.39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8.9 |
88 |
16 |
6-M8×1.25 |
3.7 |
| MZ30-25 | 25 | 8×3.3 | |||||||||||||||
| MZ30 | 30 | 10×3.3 | |||||||||||||||
| MZ35 | 1080 | 0.49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8.7 | 95 | 16 | 6-M8×1.25 | 4.8 |
| MZ45-40 | 1620 | 0.69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8.4 |
110 |
16 |
8-M8×1.25 |
6.2 |
| MZ45 | 45 | 14×3.3 | |||||||||||||||
| MZ60-50 | 2110 | 0.98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9.1 |
140 |
16 |
8-M8×1.25 |
10.2 |
| MZ60-55 | 55 | 16×4.3 | |||||||||||||||
| MZ60 | 60 | 18×4.4 | |||||||||||||||
| MZ70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8.6 |
162 |
16 |
8-M8×1.25 |
13.2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
نصب و اتصال
