| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | FND463Z FND473Z |

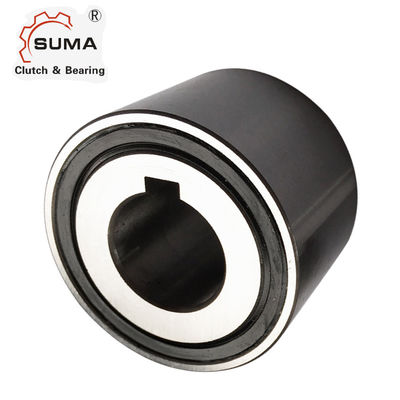

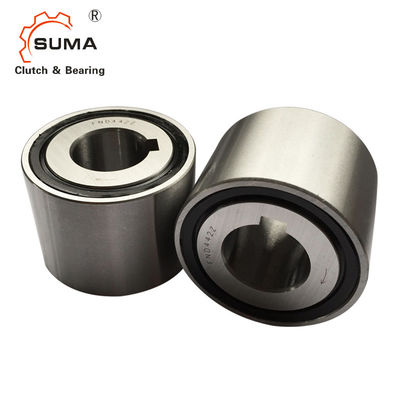

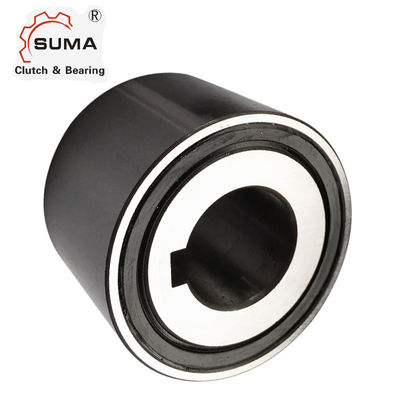

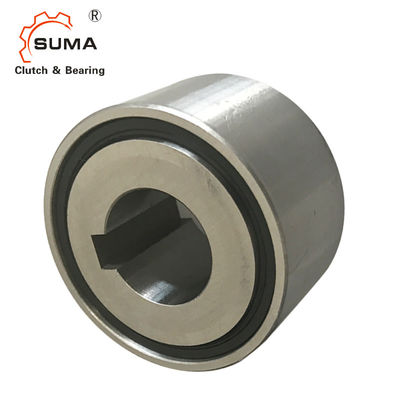

FND463Z FND473Z کلاچ آزاد یاتاقان یک طرفه بک استاپ کلاچ
امکانات
عرض34 میلی متر
دمای عملیاتیحداکثر100 درجه سانتی گراد
روغن کاریروانکاری روغن مادام العمر
تحمل نصب
شفت js6 (k5)؛هاب H6
جفت گیری قطعات
سخت شدن و سنگ زنی قطعات جفت گیری ضروری نیست.
قبل از قرار دادن پرس، قطعات جفت شده در مجاورت کلاچ چرخ آزاد و همچنین حلقه های کلاچ چرخ آزاد را کاملاً تمیز کنید (بدون چربی).
یاتاقان
کلاچ چرخ آزاد شامل بلبرینگ و غلتک است.پشتیبانی خارجی یاتاقان اضافی لازم نیست.
فشار مناسب فشار دهید
فشار مناسب پرس نباید به توپ ها اعمال شود.
جهت بستن
فلش روی حلقه داخلی نشان دهنده گیره حلقه داخلی است
جهت.
داده های فنی
| مورد | FND463Z |
| مواد | ST14 |
| بی حوصله دیا. | 35 میلی متر |
| دیا بیرونی. | 68 میلی متر |
| عرض (B) | 34 میلی متر |
| ظرفیت گشتاور | 462 نیوتن متر |
| سرعت محدود کننده بیش از حد (مسابقه درونی) | 1100 دور در دقیقه |
| وزن | 0.6 کیلوگرم |
| بسته | جعبه کارتن یا به عنوان نیاز شما |
ابعاد و ظرفیت ها
| تعیین | د | دی | دبلیو | Tnom | nmax | Cdyn. | Cstat. | وزن | ب | تی | مورد شماره. |
| [mm] | [mm] | [mm] | [Nm] | [دور در دقیقه] | [N] | [N] | [کیلوگرم] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1700 | 8962 | 8661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1700 | 8962 | 8661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1500 | 10,247 | 10708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1500 | 10,247 | 10708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1100 | 12691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1100 | 12691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1100 | 13,070 | 17063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1100 | 13,070 | 17063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1000 | 14050 | 19840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1000 | 14050 | 19840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1000 | 14,128 | 19896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1000 | 14,128 | 19896 | 0.73 | 14 | 3.8 | 306533 |
تصاویر
