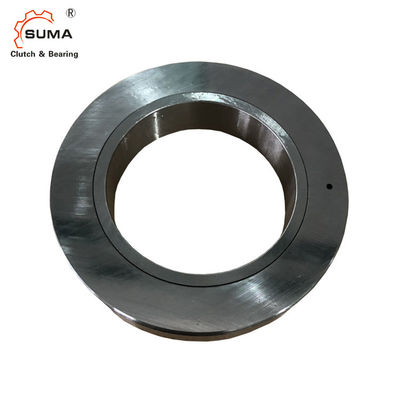

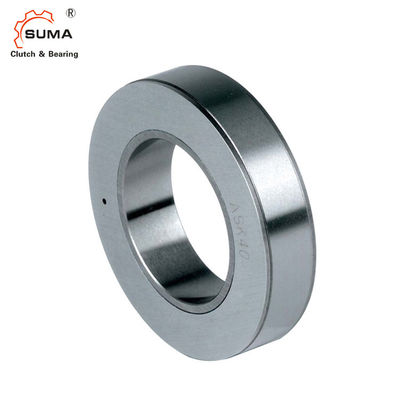

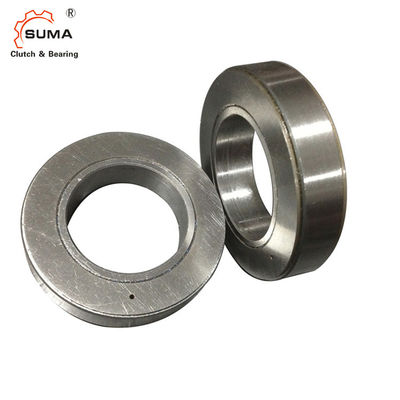

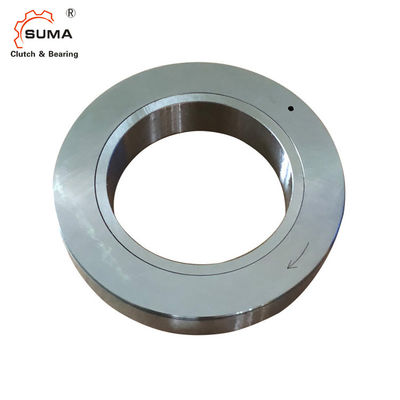

کلاچ یک طرفه غلتکی 2200RPM ASK50
امکانات
1. نوع ASK یک یاتاقان چرخ آزاد نوع غلتکی است که توسط دو ردیف غلتک پشتیبانی می شود.
2. فاصله شعاعی استاندارد C4 است
3. تلرانس شفت باید h6 یا j6 باشد
4. نوع ASK freewheels نمی تواند بار محوری را بپذیرد.در موارد چنین بارهایی، یاتاقان های رانش باید تهیه شود
داده های فنی
مدل | ASK50 |
مواد | GCr15 |
قطر داخلی | 50 میلی متر |
قطر خارجی | 80 میلی متر |
ضخامت | 16 میلی متر |
ظرفیت گشتاور | 125 نیوتن متر |
گشتاور را بکشید | 20 نانو سانتی متر |
حداکثر سرعت بیش از حد | 2200 دور در دقیقه |
کاربرد | Backstop، Overrunning |
بسته | بسته بندی کارتن / بسته بندی چوبی |
زمان تحویل | 5-7 روز |
شرایط پرداخت | TT، L/C، D/P، D/A، Western Union، Paypal |
ابعاد و ظرفیت ها
تایپ کنید | اندازه | سری بلبرینگ | تیKN1) | nحداکثر | قطر خارج | ارتفاع | تحمل بارها | وزن | گشتاور را بکشید | |
پویا | استاتیک | |||||||||
پرسیدن | دیp6 (میلی متر) |
(Nm) |
(دقیقه-1) |
دی (میلی متر) |
L (میلی متر) |
سی (kN) |
سی0 (kN) |
(کیلوگرم) | TR (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 |
یادداشت
1) Tmax = 2 ×TKN
»به صفحه انتخاب 10 تا 13 مراجعه کنید
»به دستورالعمل های نصب و نگهداری صفحه 16 تا 19 مراجعه کنید
مثال نصب
