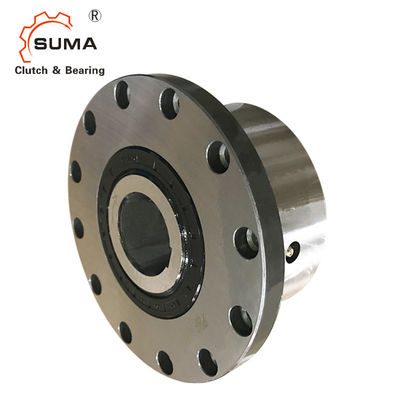

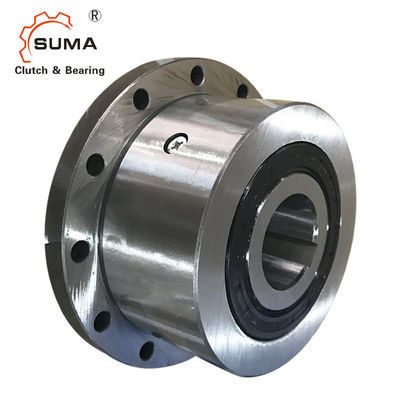

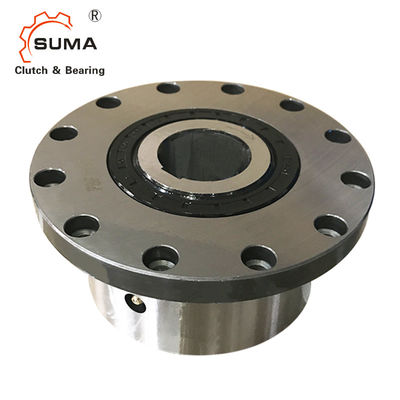

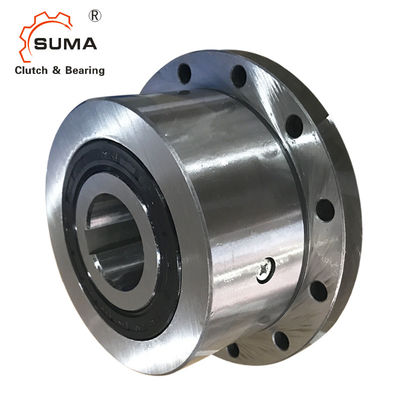

کلاچ اوررانینگ یک طرفه فلنج FBF127
امکانات
از FBF چرخ های آزاد به صورت زیر استفاده می شود:
➧ Backstops
➧ کلاچ های بیش از حد
➧ نمایه سازی چرخ های آزاد
علاوه بر نوع استاندارد، چهار نوع دیگر برای افزایش عمر مفید و دقت نمایه سازی موجود است.
گشتاور اسمی تا 160000 نیوتن مترسوراخ تا 300 میلی متربسیاری از حفره های استاندارد در دسترس هستند.
چرخهای آزاد کامل FBF با فلنج نصب، چرخهای آزاد اسپراگ مهر و موم شده با بلبرینگ هستند.آنها پر از روغن عرضه می شوند و آماده نصب هستند.
ابعاد و ظرفیت ها
اندازه چرخ آزاد | تایپ کنید | گشتاور اسمی MN | حداکثربیش از حد سرعت حداقل 1 |
تایپ کنید | گشتاور اسمی MN | حداکثربیش از حد سرعت حداقل 1 |
تایپ کنید | گشتاور اسمی MN | سرعت بلند کردن اسپراگ دقیقه-1 |
حداکثرسرعت | |||
نیوتن متر | درونی حلقه |
بیرونی حلقه |
نیوتن متر | درونی حلقه |
بیرونی حلقه |
نیوتن متر | درونی حلقه |
درونی حلقه |
حلقه بیرونی | ||||
FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | |||||
FBF 29 | CF | 80 | 3 500 | 4000 | CFT | 80 | 3 500 | 4000 | |||||
FBF 37 | SF | 200 | 2500 | 2600 | SFT | 200 | 2500 | 2600 | |||||
FBF 44 | SF | 320 | 1900 | 2 200 | SFT | 320 | 1900 | 2 200 | DX | 130 | 860 | 1900 | 344 |
FBF 57 | SF | 630 | 1400 | 1 750 | SFT | 630 | 1400 | 1 750 | DX | 460 | 750 | 1400 | 300 |
FBF 72 | SF | 1 250 | 1 120 | 1600 | SFT | 1 250 | 1 120 | 1600 | DX | 720 | 700 | 1 150 | 280 |
FBF 82 | SF | 1800 | 1 025 | 1 450 | SFT | 1800 | 1 025 | 1 450 | DX | 1000 | 670 | 1 050 | 268 |
FBF 107 | SF | 2500 | 880 | 1 250 | SFT | 2500 | 880 | 1 250 | DX | 1500 | 610 | 900 | 244 |
FBF 127 | SF | 5000 | 800 | 1 150 | SFT | 5000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 |
FBF 140 | SF | 10000 | 750 | 1 100 | SFT | 10000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 |
FBF 200 | SF | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 |
FBF 270 | SF | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | UX | 40000 | 210 | 510 | 84 |
FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | |||||
FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
اندازه چرخ آزاد | میلی متر | میلی متر | حفره استاندارد | حداکثرمیلی متر | آ میلی متر |
دی میلی متر |
اف میلی متر |
جی** | L میلی متر |
ن میلی متر |
تی میلی متر |
ز** | وزن (کیلوگرم | ||
میلی متر | میلی متر | میلی متر | |||||||||||||
FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1،1 | |||
FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1،3 | |||
FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | م 6 | 50 | 12 | 104 | 8 | 2،3 | ||
FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | م 6 | 65 | 12 | 114 | 12 | 3،2 | |
FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5،8 | |
FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
FBF107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2،5 | M 10 | 90 | 18 | 192 | 10 | 12،6 | |
FBF127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21،4 | |
FBF140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | م 16 | 150 | 22 | 280 | 12 | 46,0 | |
FBF200 | 110 | 120 | 120 | 370 | 300 | 5,0 | م 16 | 160 | 25 | 335 | 16 | 68,0 | |||
FBF270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
FBF340 | 180 | 240 | 615 | 500 | 7،5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
FBF440 | 220 | 300 | 775 | 630 | 7،5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
