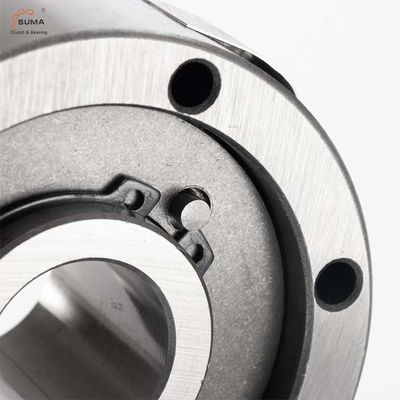

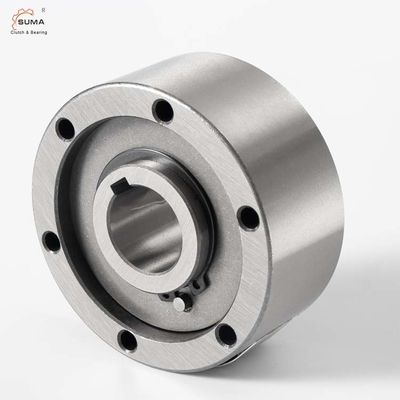

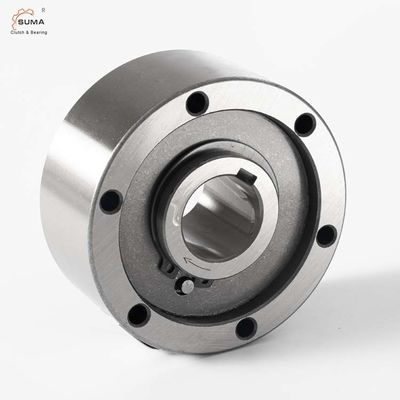

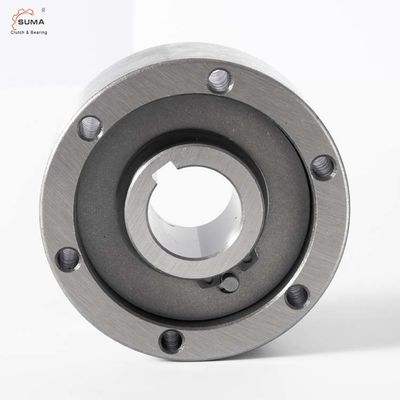

AA55 2675 نیوتن متر 55*160*67 میلی متر کلاچ یک طرفه غلتک آزاد
امکانات
نوع AA یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.
این طرح می تواند ناهماهنگی محوری نژاد داخلی و خارجی ± S/2 را بپذیرد.
روغن کاری و آب بندی نیز باید توسط نصب انجام شود.
روانکاری استاندارد روغن است.
مسابقه داخلی به شفت کلید خورده است.مناسب برای مرکزیت نژاد بیرونی باید با تحمل H7 باشد.
اتصال نژاد بیرونی از طریق پیچ و مهره به درجه 10.9 یا بهتر است.
داده های فنی
مشخصات | |
مدل | AA55 |
مواد | GCr15 |
قطر داخلی | 55 میلی متر |
قطر خارجی | 160 میلی متر |
ضخامت | 67 میلی متر |
ظرفیت گشتاور | 2675 نیوتن متر |
گشتاور را بکشید | 190 نانومتر |
سرعت بیش از حد مسابقه درونی | 850r/min |
سرعت بیش از حد مسابقه بیرونی | 1200r/min |
وزن | 7.2 کیلوگرم |
ساختار | نوع غلتکی |
کاربرد | دستگاه نساجی، پنکه، هواکش، دستگاه چاپ |
بسته | جعبه کارتن، جعبه چوبی یا سفارشی |
شرایط پرداخت | TTL/C، D/A، D/P، Western Union، Paypal |
زمان تحویل | 2-4 روز برای نمونه، 7 روز برای سفارش بزرگ |
ابعاد و ظرفیت ها
اندازه | TK1 | سرعت بیش از حد | وزن |
بکشید گشتاور |
||||||||||
dH7 | نیمکس 2) | Namax3) | 7 درهم | D5 | D6 | D3 | ز | O | L | f | س | (کیلوگرم) | TR | |
(میلی متر) | (Nm) | (دقیقه-1) | (دقیقه-1) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (Ncm) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
یادداشت
1) T max = 2 x T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
راه کلید به DIN 6885.1
