| محل منبع | چین |
| نام تجاری | SUMA |
| گواهی | ISO SGS |
| شماره مدل | AS40 |

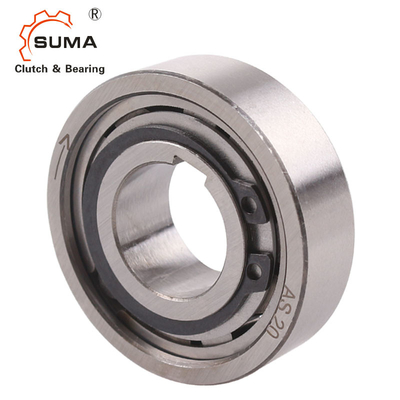

کلاچ چرخ آزاد یک طرفه غلتکی سری AS40 40*80*18 میلی متری
امکانات
نوع AS یک نوع غلتکی بدون یاتاقان است که از چرخ آزاد پشتیبانی می کند.یاتاقان ها برای تحمل بارهای محوری و شعاعی مورد نیاز هستند.روغن کاری و آب بندی نیز باید توسط نصب انجام شود.ابعاد بیرونی اسمی مانند سری 62 است... بلبرینگ.
یک ترتیب معمولی این است که این نوع را در کنار یک بلبرینگ سری 62 در همان تلرانس های مکان نصب کنید، همانطور که در صفحه زیر نشان داده شده است.مسابقه داخلی به شفت (به جز سوراخ 6 میلی متر) کلید شده است.
نژاد بیرونی دارای تلورانس r6 مثبت برای ایجاد تناسب پرس در محفظه H7 است.محفظه بیرونی باید به اندازه کافی محکم باشد
تا بعد از مونتاژ گسترش نیابد.این طرح می تواند ناهماهنگی محوری نژاد داخلی و خارجی ± S/2 را بپذیرد.
ابعاد و ظرفیت ها
| تایپ کنید | اندازه |
TKN1) |
سرعت بیش از حد |
وزن
|
گشتاور بکشید | |||||||
| AS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | س | ه | f | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [دقیقه-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [کیلوگرم] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
یادداشت:
AS6 بدون کلید.ØD = -0-0009
کلید AS8-12 به DIN 6885.1.
اندازه های دیگر به DIN 6885.3
1) T max = 2 × T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
ابعاد نصب با بلبرینگ های سری 62 یکسان است
نمونه نصب
