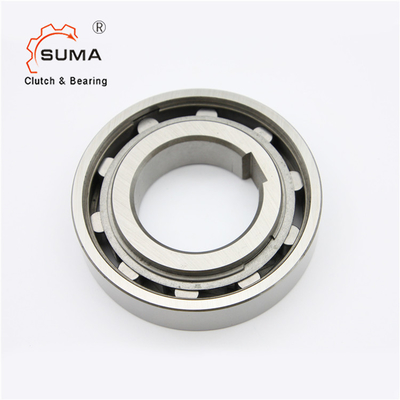

غلتک بدون چرخ کلاچ بک استاپ سری US55 AS55

Name: غلتک بدون چرخ کلاچ بک استاپ سری US55 AS55
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: US55 AS55
Price: 9.00 USD
Availability: InStock

نام تجاری:	SUMA
شماره مدل:	US55 AS55
مقدار تولیدی:	1
قیمت:	USD8-USD10 PER PIECE
زمان تحویل:	5 روز
شرایط پرداخت:	L/C، D/A، D/P، T/T، Western Union، Paypal

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO SGS

نام محصول:

رولبرینگ چرخ آزاد

مواد:

فولاد بلبرینگ GCr15

ظرفیت گشتاور:

185 نیوتن متر

سرعت دوران:

1200 دور در دقیقه

واحد وزن:

0.42 کیلوگرم

ضمانتنامه:

1 سال

اندازه:

20*47*14 میلی متر

OEM:

تایید کنید

جزئیات بسته بندی:

جعبه کارتن

قابلیت ارائه:

1000 عدد در ماه

برجسته کردن:

غلتک چرخ آزاد کلاچ

یاطاقان غلتکی چرخ آزاد کلاچ

غلتک کلاچ US55 AS55

توضیحات محصول

غلتک بدون چرخ کلاچ بک استاپ سری US55 AS55

امکانات

چرخ های آزاد سری ایالات متحده متمرکز بر خود نیستند.بنابراین لازم است که یک یا دو یاتاقان در کنار چرخ آزاد قرار دهید تا مسابقه بیرونی بتواند به صورت مرکزی به سمت چرخ داخلی بچرخد.

چرخ های آزاد آمریکا دارای بلبرینگ هایی با ابعاد مشابه سری 62.. هستند.

نیروهای گشتاور با استفاده از یک کلید تداخلی بر روی تلرانس r6 قطر خارجی، از شفت به سطح داخلی توسط یک کلید و از دور بیرونی به محل نشستن منتقل می شود.

تلرانس شفت باید h6 یا j7 باشد.تلورانس برای نشیمنگاه باید H7 یا J6 باشد.

قبل از راه اندازی، چرخ های آزاد باید با روان کننده های مناسب روغن کاری شوند

دستورالعمل های ارائه شده در صفحه 12. روانکاری روغن زمانی ضروری است که تعداد چرخش های زیادی در خنثی انجام شود.
ابعاد و ظرفیت ها

غلتک بدون چرخ کلاچ بک استاپ سری US55 AS55 0

تایپ کنید	اندازه	TKN1)	سرعت بیش از حد								وزن	گشتاور بکشید
ایالات متحده (NSS)	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	L	س	ه	f	وزن	TR
	[mm]	[Nm]	[دقیقه-1]	[دقیقه-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[کیلوگرم]	[Ncm]
	6	2.1	5000	7500	19	15.8	6	0.3	0.6	0.3	0.01	0.18
	8	3.8	4300	6500	24	20	8	1.3	0.6	0.6	0.02	0.24
	10	6.8	3500	5200	30	25.9	9	1.3	0.6	0.6	0.03	0.36
	12	13	3200	4800	32	28	10	1.3	0.6	0.6	0.04	0.48
	15	14	2800	4300	35	31	11	1.4	0.6	0.6	0.05	0.7
	20	40	2200	3300	47	40	14	2.4	0.8	0.8	0.12	1.4
	25	56	1900	2900	52	45.9	15	2.4	0.8	0.8	0.14	2.4
	30	90	1600	2400	62	55	16	2.4	0.8	1	0.22	7.8
	35	143	1300	2000	72	64	17	2.5	0.8	1	0.31	9
	40	185	1200	1800	80	72	18	2.5	0.8	1	0.39	10
	45	218	1000	1600	85	77	19	2.5	1.2	1	0.44	11
	50	230	950	1500	90	82	20	2.5	1.2	1	0.49	13
	55	308	800	1300	100	90	21	2.5	1.2	1	0.66	14
	60	508	700	1100	110	100	22	2.5	1.2	1.5	0.81	26
	80	1063	600	900	140	128	26	2.5	1.2	1.5	1.41	58

یادداشت:
AS6 بدون کلید.ØD = -0-0009
کلید AS8-12 به DIN 6885.1.
اندازه های دیگر به DIN 6885.3
1) T max = 2 × T KN
2) غلبه نژاد درونی
3) طغیان نژاد بیرونی
ابعاد نصب با بلبرینگ های سری 62 یکسان است

نمونه نصب

غلتک بدون چرخ کلاچ بک استاپ سری US55 AS55 1

تصاویر
غلتک بدون چرخ کلاچ بک استاپ سری US55 AS55 2

غلتک بدون چرخ کلاچ بک استاپ سری US55 AS55 4
